OP 3800

DECKENVERSORGUNGSEINHEITEN
OPERATIONSRÄUME

Downloads

Die Brücke zum OP von morgen

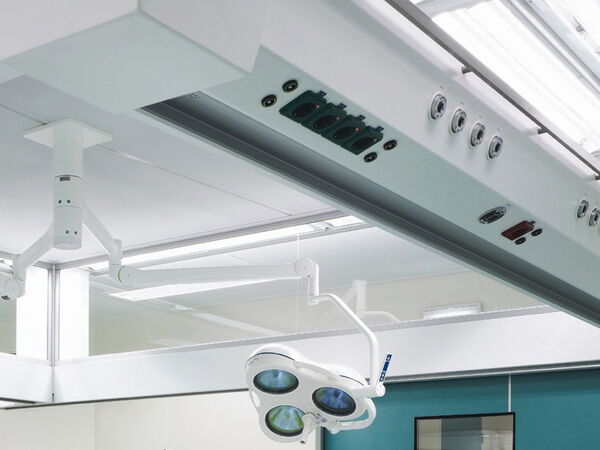

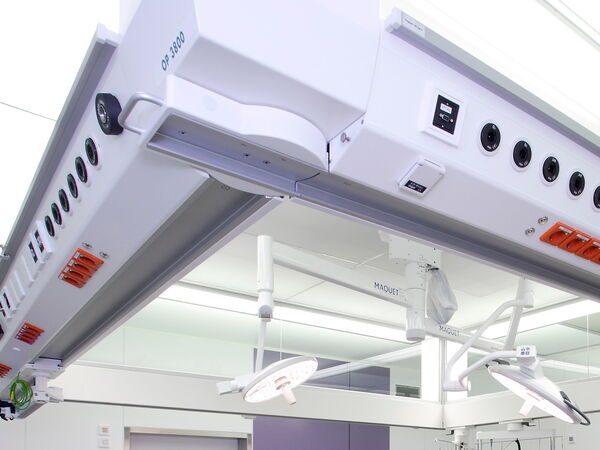

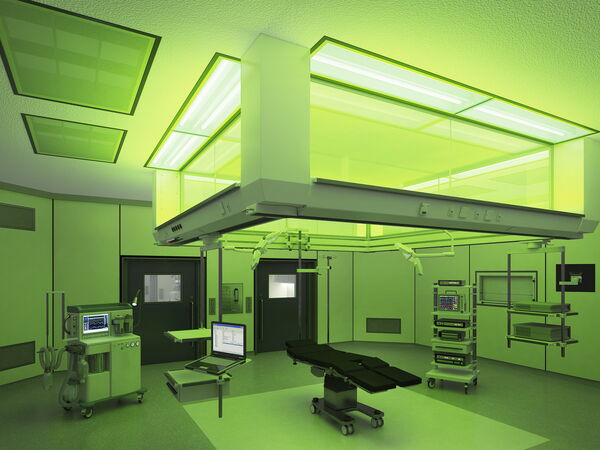

Mit der OP 3800 bietet Ihnen modul  technik ein vollinte­griertes medizinisches Versorgungssystem für den OP-Bereich. Denn neben den integrierten Anschlüssen für Starkstrom, Schwachstrom, medizinische Gase, Kommunikation- und Datentechnik ist mit der zwischen Medienbrücke und Decke umlaufenden Luftleitschürze auch eine unterbrechungs- und turbulenzfreie Laminar-Air-Führung in das System integriert.

Die Bestückung der Medienbrücke erfolgt nach Ihren individuellen Vorgaben und Ansprüchen. Die OP 3800 wird von uns anschlussfertig geliefert und montiert. Durch die starre Verrohrung bis zu den Entnahmestellen für medizinische Gase werden die Wartungskosten minimiert.

Und auch bei der Form der OP 3800 haben Sie die Wahl. Neben der rechteckigen Standardausführung ist auch eine U-, L- oder I- förmige Umsetzung möglich.

Ihr weiterer Vorteil: Mit der OP 3800 bleiben Sie auch hinsichtlich einer späteren Erweiterung zum Hybrid-OP flexibel. Die Nachrüstung von Leitungen und Anschlüssen für bildgebende Verfahren stellt kein Problem dar.

GW 2500

Der Gerätewagen GW 2500 dient als Trägersystem der moduflex 2500 und der Medienbrücke OP 3800. Auf den in der Höhe verstellbaren Konsolen sind medizinische Geräte entlang der Einheit frei positionierbar. Der Laufwagen ist durch eine manuelle Reibebremse kontinuierlich gebremst.

GW 3600

Zusätzlich zum GW 2500 kann an der OP 3800 der innenlaufende GW 3600 genutzt werden, um weiteres Material am Arbeitsplatz aufzunehmen.

Wichtige Details

Elektrotechnik
Nennspannung: 230 V - 240 V / 50 Hz - Dauerbetrieb
Schutzklasse: I
Schutzart: IP 20

Beleuchtungstechnik
Nennspannung: 230 V - 240 V / 50 Hz
Schutzklasse: I
Anschlussart: Steckverbindung
Schutzart: IP 20

Arbeitsplatzbeleuchtung (LED): Leistung ≙ 23 W
Indirekte Beleuchtung (LED): Leistung ≙ 80 W

Betriebsdruck medizinische Gastechnik
Sauerstoff: 5 bar
Druckluft: 5 bar
Druckluft: 8 bar
Vakuum: - 0,8 bar
Lachgas: 5 bar
CO2: 5 bar
AGFS: 5 bar
Air-Motor: 8 bar

Allgemeine Angaben
Einspeisung der Medien: Von oben in die Tragsäulen
Zuladung pro Gerätewagen: Max. 120 kg
Optionale Lichtsteuerung: DALI DIM
Optionale Indirekte RGB-Beleuchtung: Leistung ≙ 3 x 39 W

DRUCKFRISCH, NUR DIGITAL – UNSERE BROSCHÜREN

OP 3800 – Die Brücke zum OP von morgen

Galerie

Montage, Reinigung und Wartung

01. Montage

Die Montage und Befestigung der medizinischen Versorgungseinheiten und Einzelbettleuchten kann an Massiv- oder Leichtbauwänden vorgenommen werden. Bei Leichtbauwänden ist eine bauseitige Unterkonstruktion notwendig. Für deckenhängende Versorgungseinheiten werden projektbezogen konzipierte Unterkonstruktionen verwendet.

02. Reinigung

Unsere Produkte können mit handelsüblichen Reinigungsmitteln gereinigt und mit alkoholfreien Desinfektionsmitteln desinfiziert werden. Die Oberfläche ist mit einer hochwertigen elektrostatischen Pulverbeschichtung versehen. Blankteile sind aus eloxiertem Aluminium oder aus Chromnickelstahl gefertigt. Die Kunststoffteile sind reinigungs- und desinfektionsmittelresistent.

03. Wartung & Reparatur

Die Wartung der Systeme ist erstmals nach 5 Jahren, dann jeweils nach weiteren 2 Jahren erforderlich. Für Wartungsarbeiten kann auf Wunsch vertraglich eine Dienstleistungsvereinbarung abgeschlossen werden. Weitere Informationen finden Sie in den jeweiligen Bedienungsanleitungen.

04. Zubehör

Unser umfangreiches Zubehörprogramm ermöglicht eine individuelle Einrichtung Ihres Arbeitsplatzes. Entdecken Sie die vielfältigen Möglichkeiten in unserem Zubehörkatalog.

Ihr Ansprechpartner

Hendrik Balagny

Vertriebsleiter

Tel.: +49(0)2602/9449-31
Fax: +49(0)2602/9449-11
Mob: +49(0)176/10089108
E-Mail:

Gute Lösungen beginnen mit Zuhören. Der direkte Draht zum Kunden ist für mich der Schlüssel.
