Alles Nötige kommt von oben

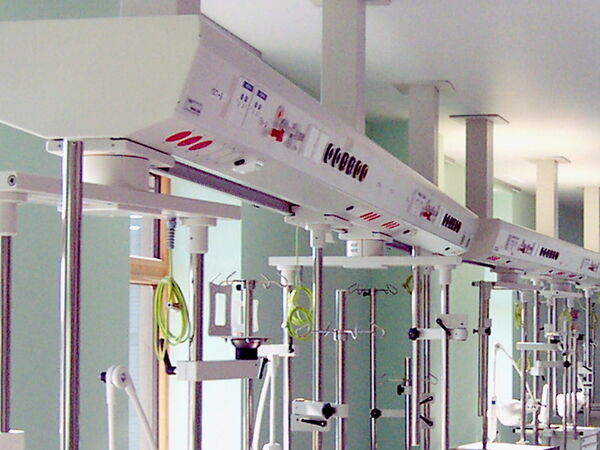

Das deckenhängende Versorgungssystem moduflex 2500 wurde speziell für die Bedürfnisse der Intensivmedizin entwickelt. Weil alle Medien und Geräteaufnahmen von oben zugeführt sind, ermöglicht es optimale Bewegungsfreiheit und eine perfekte Bodenhygiene am Patientenplatz.

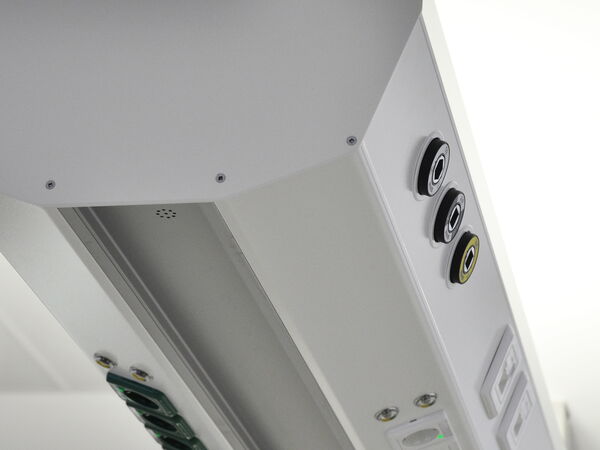

Die Medienzuführung erfolgt durch die Deckensäulen, die über eine rückseitige Revisionsöffnung verfügen. Die Entnahmestellen für Stark- und Schwachstrom, medizinische Gase und andere Medien sind im Deckenbalken installiert. Die Verbindung zum Patientenplatz bilden die Gerätewagen GW 2500 und IW 2500. Durch die starre Verrohrung bis zu den Entnahmestellen für medizinische Gase werden die Wartungskosten minimiert.
Passend zur moduflex 2500 bieten wir ein breites Ausstattungs- und Zubehörprogramm, das Ihnen die individuelle Ausgestaltung des kompletten Arbeitsplatzes ermöglicht. Dazu gehören etwa Katheterkörbe, verschiedene Untersuchungsleuchten, Ausleger und Ablagen.
Zudem ist das System mit einer Beleuchtungslösung für indirektes Raumlicht sowie Leselicht ausgestattet.
GW 2500

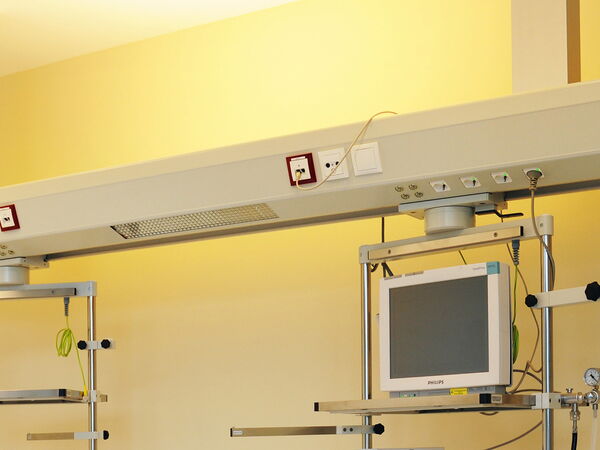

Der Gerätewagen GW 2500 dient als Trägersystem der moduflex 2500 und der Medienbrücke OP 3800. Auf den in der Höhe verstellbaren Konsolen sind medizinische Geräte entlang der Einheit frei positionierbar. Der Laufwagen ist durch eine manuelle Reibebremse kontinuierlich gebremst.
IW 2500
Der Infusionswagen IW 2500 ist der schlanke Bruder des GW 2500 und nimmt alle notwendigen Geräte und Zubehör für die Versorgung mit Infusionen auf.
Wichtige Details
Elektrotechnik
Nennspannung: 230 V - 240 V / 50 Hz - Dauerbetrieb
Schutzklasse: I
Schutzart: IP 20
Beleuchtungstechnik
Nennspannung: 230 V - 240 V / 50 Hz
Schutzklasse: I
Anschlussart: Steckverbindung
Schutzart: IP 20
Leselicht (LED): Leistung ≙ 23 W
Indirekte Beleuchtung (LED): Leistung ≙ 64 W
Nachtlicht (LED): Leistung ≙ 4,3 W
Betriebsdruck medizinische Gastechnik
Sauerstoff: 5 bar
Druckluft: 5 bar
Vakuum: - 0,8 bar
CO2: 5 bar
AGFS: 5 bar
Allgemeine Angaben
Einspeisung der Medien: Von oben in die Tragsäulen
Zuladung pro Gerätewagen: Max. 120 kg
Optionale Lichtsteuerung: DALI DIM
Optionale Indirekte RGB-Beleuchtung: Leistung ≙ 3 x 39 W
DRUCKFRISCH, NUR DIGITAL – UNSERE BROSCHÜREN
moduflex 2500 – Alles Nötige kommt von oben
Montage, Reinigung und Wartung
01. Montage
Die Montage und Befestigung der medizinischen Versorgungseinheiten und Einzelbettleuchten kann an Massiv- oder Leichtbauwänden vorgenommen werden. Bei Leichtbauwänden ist eine bauseitige Unterkonstruktion notwendig. Für deckenhängende Versorgungseinheiten werden projektbezogen konzipierte Unterkonstruktionen verwendet.
02. Reinigung
Unsere Produkte können mit handelsüblichen Reinigungsmitteln gereinigt und mit alkoholfreien Desinfektionsmitteln desinfiziert werden. Die Oberfläche ist mit einer hochwertigen elektrostatischen Pulverbeschichtung versehen. Blankteile sind aus eloxiertem Aluminium oder aus Chromnickelstahl gefertigt. Die Kunststoffteile sind reinigungs- und desinfektionsmittelresistent.
03. Wartung & Reparatur
Die Wartung der Systeme ist erstmals nach 5 Jahren, dann jeweils nach weiteren 2 Jahren erforderlich. Für Wartungsarbeiten kann auf Wunsch vertraglich eine Dienstleistungsvereinbarung abgeschlossen werden. Weitere Informationen finden Sie in den jeweiligen Bedienungsanleitungen.
04. Zubehör
Unser umfangreiches Zubehörprogramm ermöglicht eine individuelle Einrichtung Ihres Arbeitsplatzes. Entdecken Sie die vielfältigen Möglichkeiten in unserem Zubehörkatalog.
