moduflex nova

DECKENVERSORGUNGSEINHEITEN
INTENSIVPFLEGE

Downloads

Kompakt, modern und flexibel

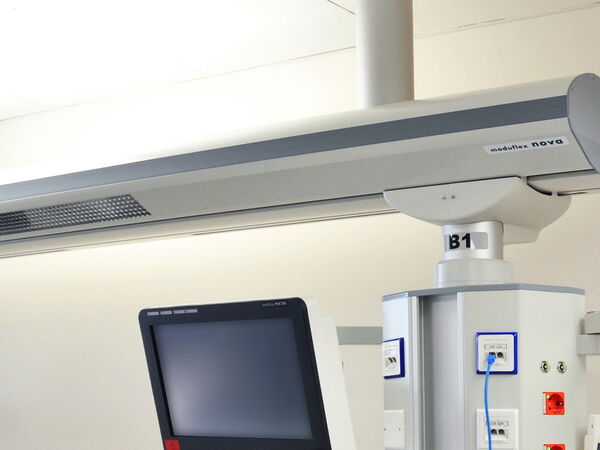

Die ansprechende Ästhetik der Intensivversorgungseinheit moduflex nova fällt sofort ins Auge. Dafür sorgen auch ihre sehr kompakte Bauweise und das geradlinige und leicht zu reinigende Gehäuse. Vor allem aber sind es die inneren Werte und die hohe Flexibilität, die das System zum Intensiv-Allrounder machen.

Das System nimmt alle Medienzugänge auf und ist mit diversen Beleuchtungslösungen, wie Raum-, Untersuchungs-, Lese- und Nachtlicht, bestückbar. Optional ebenfalls möglich: Visual Timing Light für biodynamische Lichtsteuerung, auch auf der Intensivstation. Die Medienentnahme erfolgt über das Basisstativkopfsystem BSP 2500, das wir individuell nach Ihren Bedürfnissen planen und ausstatten.

Neben den Schnittstellen für Stark- und Schwachstrom, medizinischen Gasen und anderen Medien bietet der Versorgungskopf BSP 2500 zahlreiche Möglichkeiten zur Aufnahme von Geräteträgersystemen, Ablagen, Monitorhaltern, Arbeitsleuchten und vieles mehr.

Für maximale Arbeitsflexibilität sorgen dabei die Schwenkarme und die Verschiebbarkeit des Versorgungskopfes über einen Bereich von +/- 500 mm. Idealerweise ist die moduflex nova mit einem Versorgungskopf für die Infusionsseite und einem weiteren für die Überwachungsseite ausgestattet.

BSP 500

Die Ausführung des BSP 2500 kann horizontal oder vertikal erfolgen. Unterhalb der moduflex nova dient der BSP 2500 als horizontal verfahrbarer Versorgungswagen.

In Kombination mit unserem Tragarmsystem entstehen die Deckenversorgungseinheiten der moduversa-Serie.

Der BSP 2500 nimmt alle Anschlüsse für die komplette Schwach- und Starkstromtechnik, Daten- und Kommunikationstechnik sowie der medizinischen Gase auf. Durch optionale Rohre und die frontseitig integrierte Schiene kann jegliches medizinisches Zubehör adaptiert werden.

Wichtige Details

Elektrotechnik
Nennspannung: 230 V - 240 V / 50 Hz - Dauerbetrieb
Schutzklasse: I
Schutzart: IP 20

Beleuchtungstechnik
Nennspannung: 230 V - 240 V / 50 Hz
Schutzklasse: I
Anschlussart: Steckverbindung
Schutzart: IP 20

Leselicht (LED): Leistung ≙ 23 W
Indirekte Beleuchtung (LED): Leistung ≙ 64 W
Indirekte Beleuchtung (LS-Röhre T5): Leistung ≙ 2 x 54 W
Nachtlicht (LED): Leistung ≙ 4,3

Betriebsdruck medizinische Gastechnik
Sauerstoff: 5 bar
Druckluft: 5 bar
Vakuum: - 0,8 bar
CO2: 5 bar
AGFS: 5 bar

Allgemeine Angaben
Einspeisung der Medien: Von oben in die Tragsäulen
Zuladung pro Versorgungskopf: max. 115 kg
Optionale Lichtsteuerung: DALI DIM
Optionale Indirekte RGB-Beleuchtung: Leistung ≙ 3 x 39 W

DRUCKFRISCH, NUR DIGITAL – UNSERE BROSCHÜREN

moduflex nova – Kompakt, modern und flexibel

Galerie

Montage, Reinigung und Wartung

01. Montage

Die Montage und Befestigung der medizinischen Versorgungseinheiten und Einzelbettleuchten kann an Massiv- oder Leichtbauwänden vorgenommen werden. Bei Leichtbauwänden ist eine bauseitige Unterkonstruktion notwendig. Für deckenhängende Versorgungseinheiten werden projektbezogen konzipierte Unterkonstruktionen verwendet.

02. Reinigung

Unsere Produkte können mit handelsüblichen Reinigungsmitteln gereinigt und mit alkoholfreien Desinfektionsmitteln desinfiziert werden. Die Oberfläche ist mit einer hochwertigen elektrostatischen Pulverbeschichtung versehen. Blankteile sind aus eloxiertem Aluminium oder aus Chromnickelstahl gefertigt. Die Kunststoffteile sind reinigungs- und desinfektionsmittelresistent.

03. Wartung & Reparatur

Die Wartung der Systeme ist erstmals nach 5 Jahren, dann jeweils nach weiteren 2 Jahren erforderlich. Für Wartungsarbeiten kann auf Wunsch vertraglich eine Dienstleistungsvereinbarung abgeschlossen werden. Weitere Informationen finden Sie in den jeweiligen Bedienungsanleitungen.

04. Zubehör

Unser umfangreiches Zubehörprogramm ermöglicht eine individuelle Einrichtung Ihres Arbeitsplatzes. Entdecken Sie die vielfältigen Möglichkeiten in unserem Zubehörkatalog.
